Proyecto BIM Arquitectónico. Edificio Administración y sala de Control en Central de Ciclo Combinado – México

Proyecto Arquitectónico para nuevo edificio de Administración y Sala de Control en nueva Central de Ciclo Combinado ubicada en México, realizado mediante metodología BIM.

La edificación que se proyecta es aislada, en planta baja y cubierta inclinada. Para el Proyecto se ha tenido en cuenta la alta afección sísmica que tiene la zona de actuación, utilizando el documento emitido por el Gobierno de México “Normas técnicas complementarias para diseño y construcción de estructuras de mampostería”, obligando dicha norma a ejecutar la tabiquería interior mediante mampostería confinada, utilizando tanto castillos como dalas para dotar de refuerzo al sistema. De igual manera, el sistema de fachada, se realiza mediante mampostería de bloques de hormigón armado, siendo esta reforzada interiormente, es decir, creando los castillos en el interior de los huecos de los bloques de hormigón.

Para la cubierta inclinada se ha proyectado un paquete de capas asfálticas según el método característico de la zona donde se proyecta la edificación, terminada mediante pintura reflectante a base de resina acrílica y pigmento de bióxido de titanio. El acceso a cubierta se realiza mediante escalera de gato.

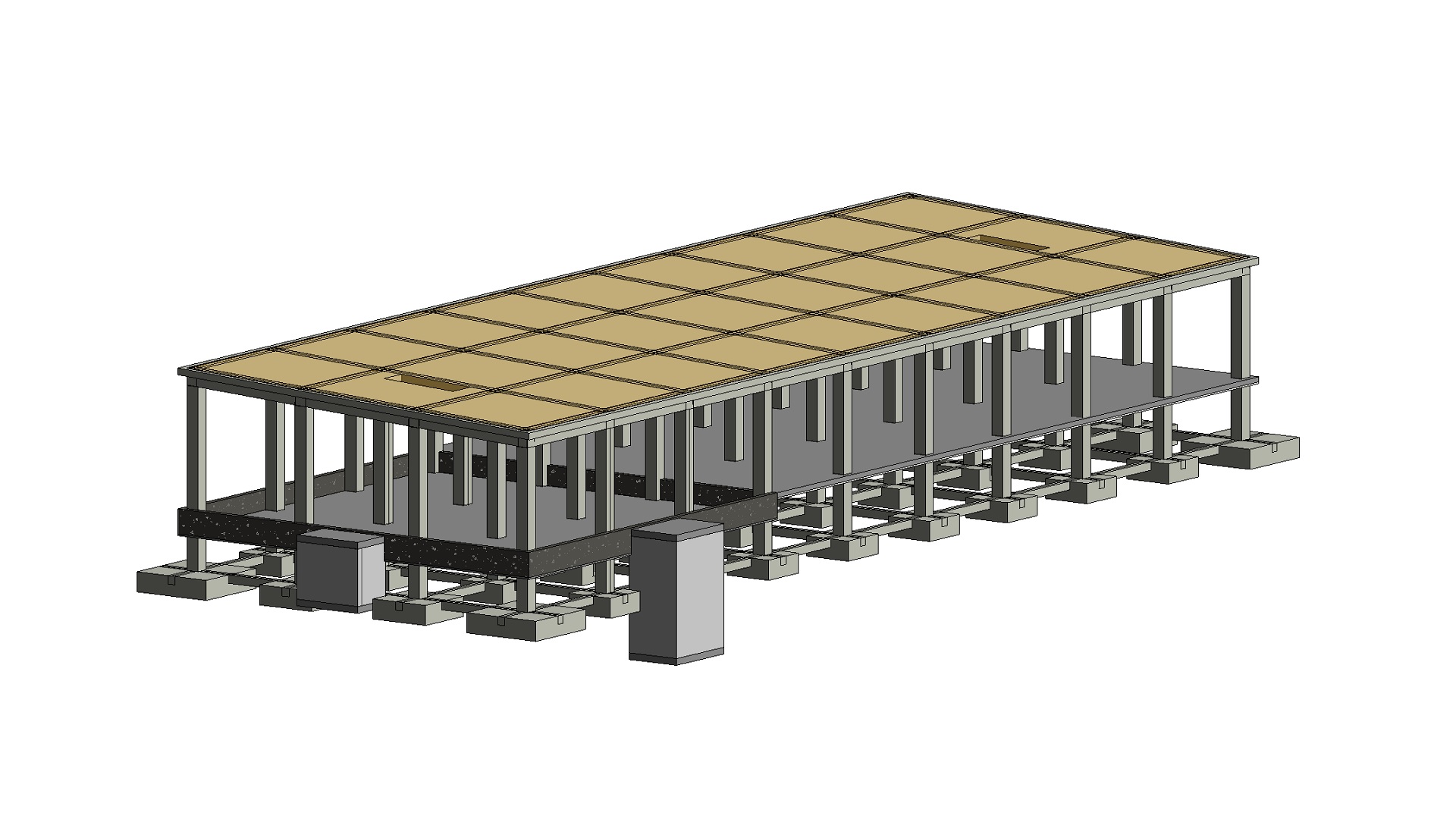

La estructura se proyecta mediante Hormigón Armado con dos soleras a distinto nivel para proporcionar espacio para que las instalaciones puedan discurrir por debajo de la sala de control, terminando ambos espacios, zona administrativa y sala de control, a la misma cota gracias a la ejecución de un suelo técnico que otorgue dicho espacio a las instalaciones.

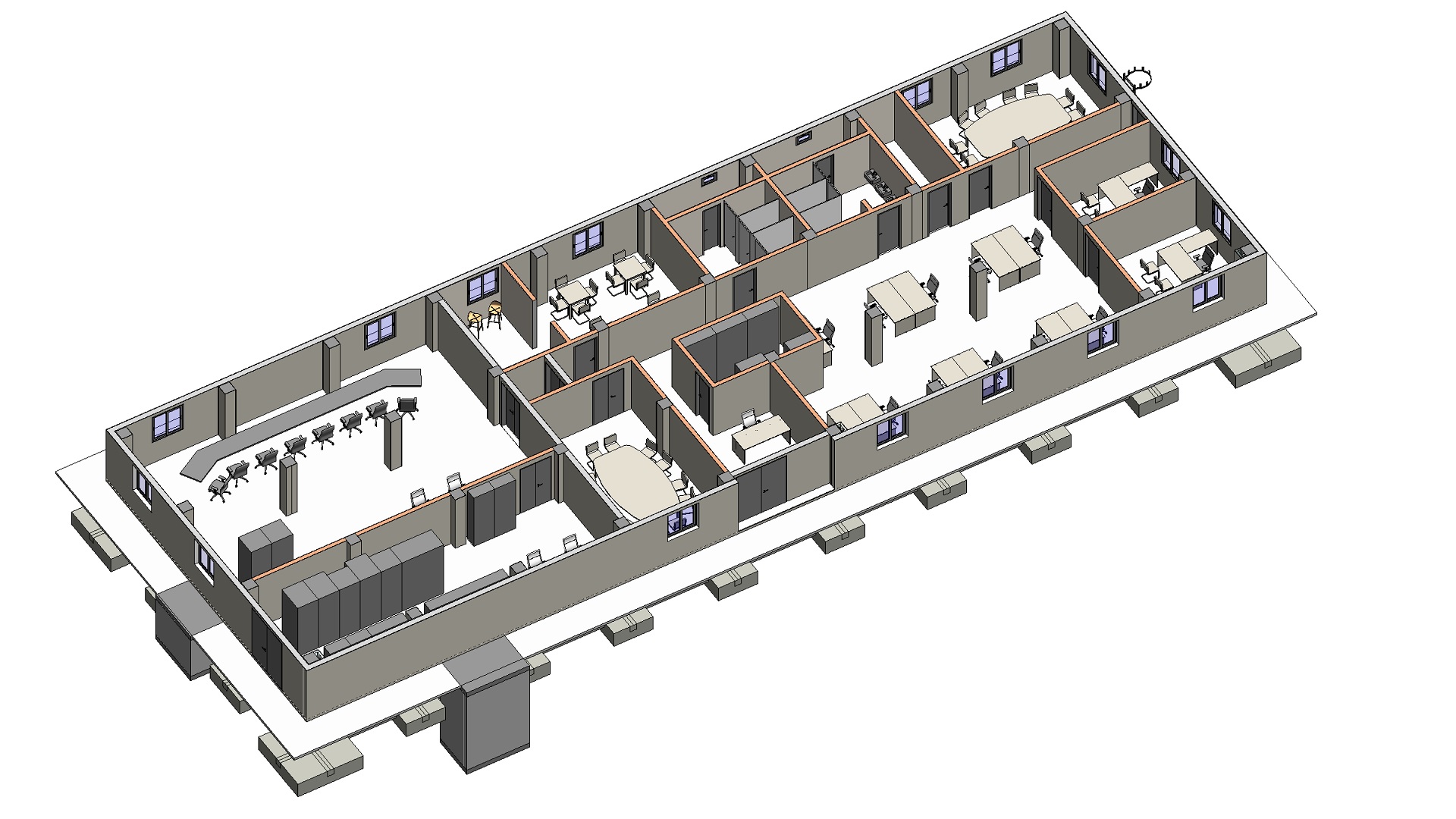

El resto de acabados consisten en terminación en pintura blanca vinílica, pavimento gres cerámico, pavimento antiestático en la sala de control y aplacado de gres cerámico en cuartos húmedos. La carpintería se proyecta en aluminio anodizado natural, falso techo prefabricado resistente al fuego y acústico, y la terminación de fachada mediante mortero monocapa acabado en blanco.
