Proyecto BIM Arquitectónico. Edificio Laboratorio en Central de Ciclo Combinado – México

Proyecto Arquitectónico para nuevo edificio Laboratorio en nueva Central de Ciclo Combinado ubicada en México, realizado mediante metodología BIM.

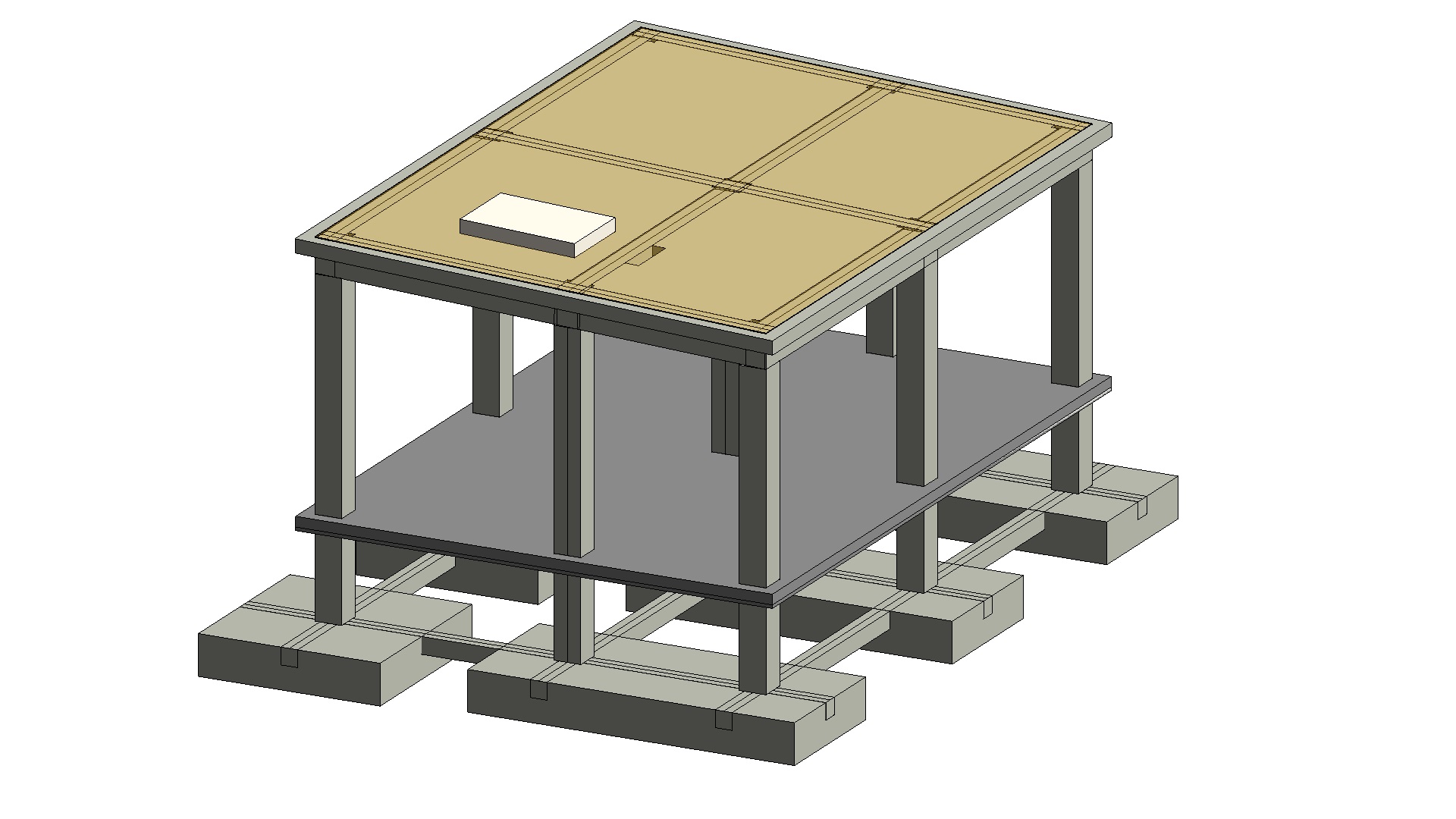

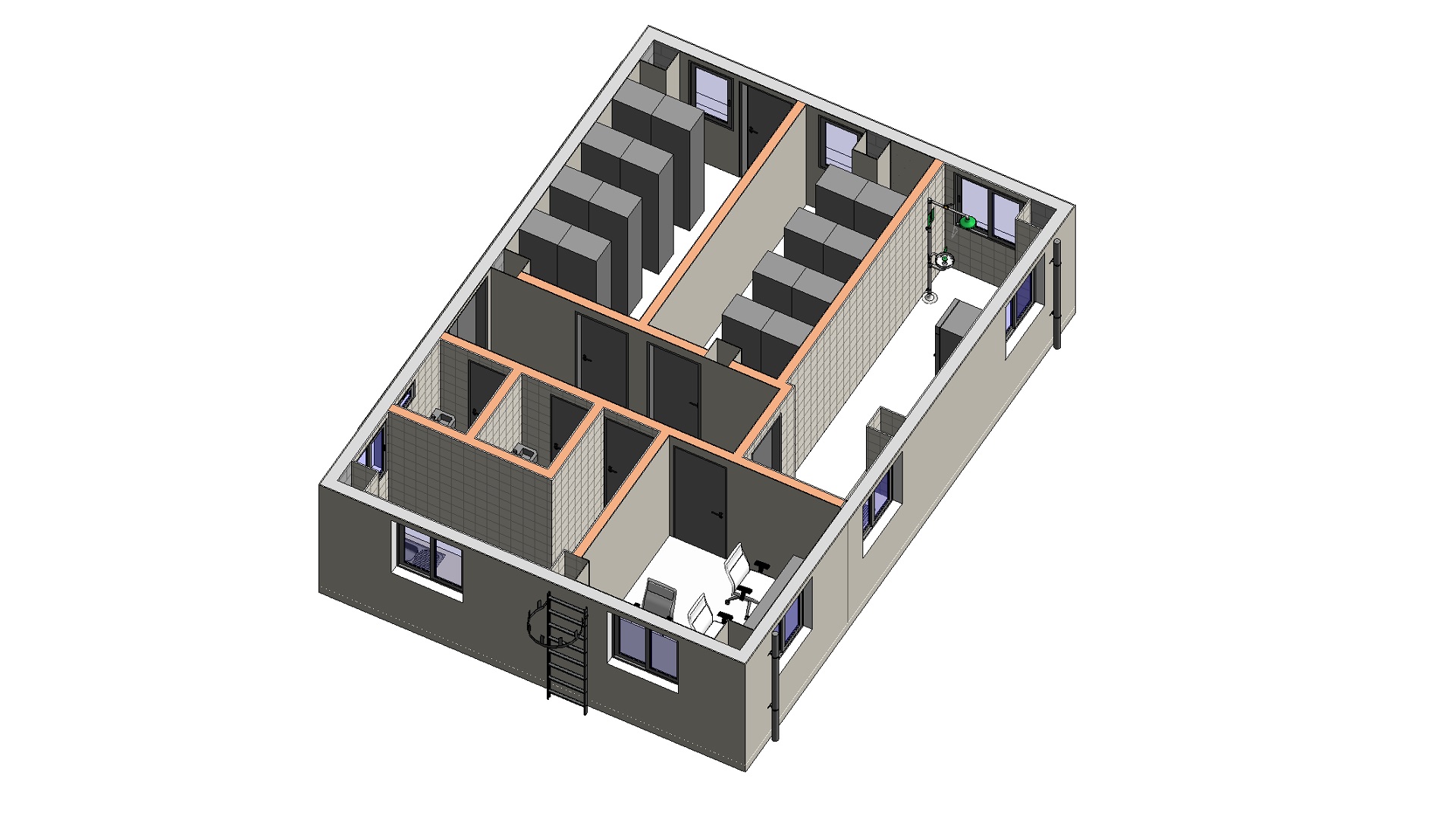

La edificación que se proyecta es aislada, en planta baja, estructura de Hormigón Armado y cubierta inclinada. Para el Proyecto se ha tenido en cuenta la alta afección sísmica que tiene la zona de actuación, utilizando el documento emitido por el Gobierno de México “Normas técnicas complementarias para diseño y construcción de estructuras de mampostería”, obligando dicha norma a ejecutar la tabiquería interior mediante mampostería confinada, utilizando tanto castillos como dalas para dotar de refuerzo al sistema. De igual manera, el sistema de fachada, se realiza mediante mampostería de bloques de hormigón armado, siendo esta reforzada interiormente, es decir, creando los castillos en el interior de los huecos de los bloques de hormigón.

Para la cubierta inclinada se ha proyectado un paquete de capas asfálticas según el método característico de la zona donde se proyecta la edificación, terminada mediante pintura reflectante a base de resina acrílica y pigmento de bióxido de titanio. El acceso a cubierta se realiza mediante escalera de gato.

El resto de acabados consisten en terminación en pintura blanca vinílica, pavimento gres cerámico, pavimento de hormigón pulido y tratamiento antiácido (estancias donde exista la manipulación de sustancias y reactivos) y aplacado de gres cerámico en cuartos húmedos. La carpintería se proyecta en aluminio anodizado natural, falso techo prefabricado resistente al fuego y acústico, y la terminación de fachada mediante mortero monocapa acabado en blanco.
