Proyecto BIM Arquitectónico. Nave Taller/Almacén en Central de Ciclo Combinado – México

Proyecto Arquitectónico para nueva Nave Industrial para su uso como taller y almacén en nueva Central de Ciclo Combinado ubicada en México, realizado mediante metodología BIM.

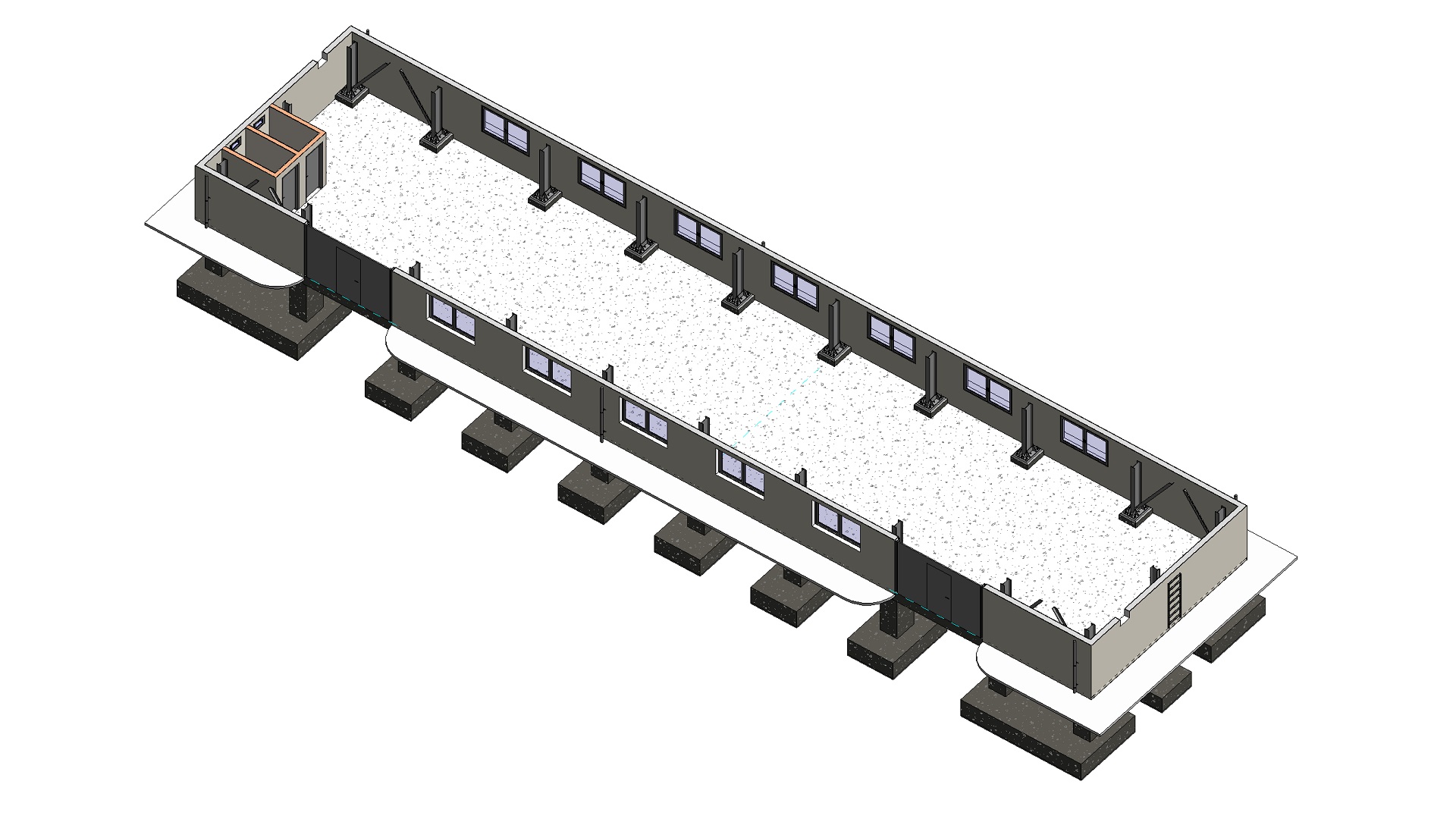

La edificación que se proyecta es aislada, en planta baja y cubierta a dos aguas. Para el Proyecto se ha tenido en cuenta la alta afección sísmica que tiene la zona de actuación, utilizando el documento emitido por el Gobierno de México “Normas técnicas complementarias para diseño y construcción de estructuras de mampostería”, obligando dicha norma a ejecutar la tabiquería interior mediante mampostería confinada, utilizando tanto castillos como dalas para dotar de refuerzo al sistema. De igual manera, el sistema de fachada, se realiza mediante mampostería de bloques de hormigón armado, siendo esta reforzada interiormente, es decir, creando los castillos en el interior de los huecos de los bloques de hormigón.

La cubierta se ha proyectado a dos aguas mediante panel sándwich de 70 mm de espesor y canalón perimetral para la recogida de aguas. En dicha cubierta se proyectan la colocación de dos extractores para el sistema de ventilación de la nave. El acceso a cubierta se realiza mediante escalera de gato.

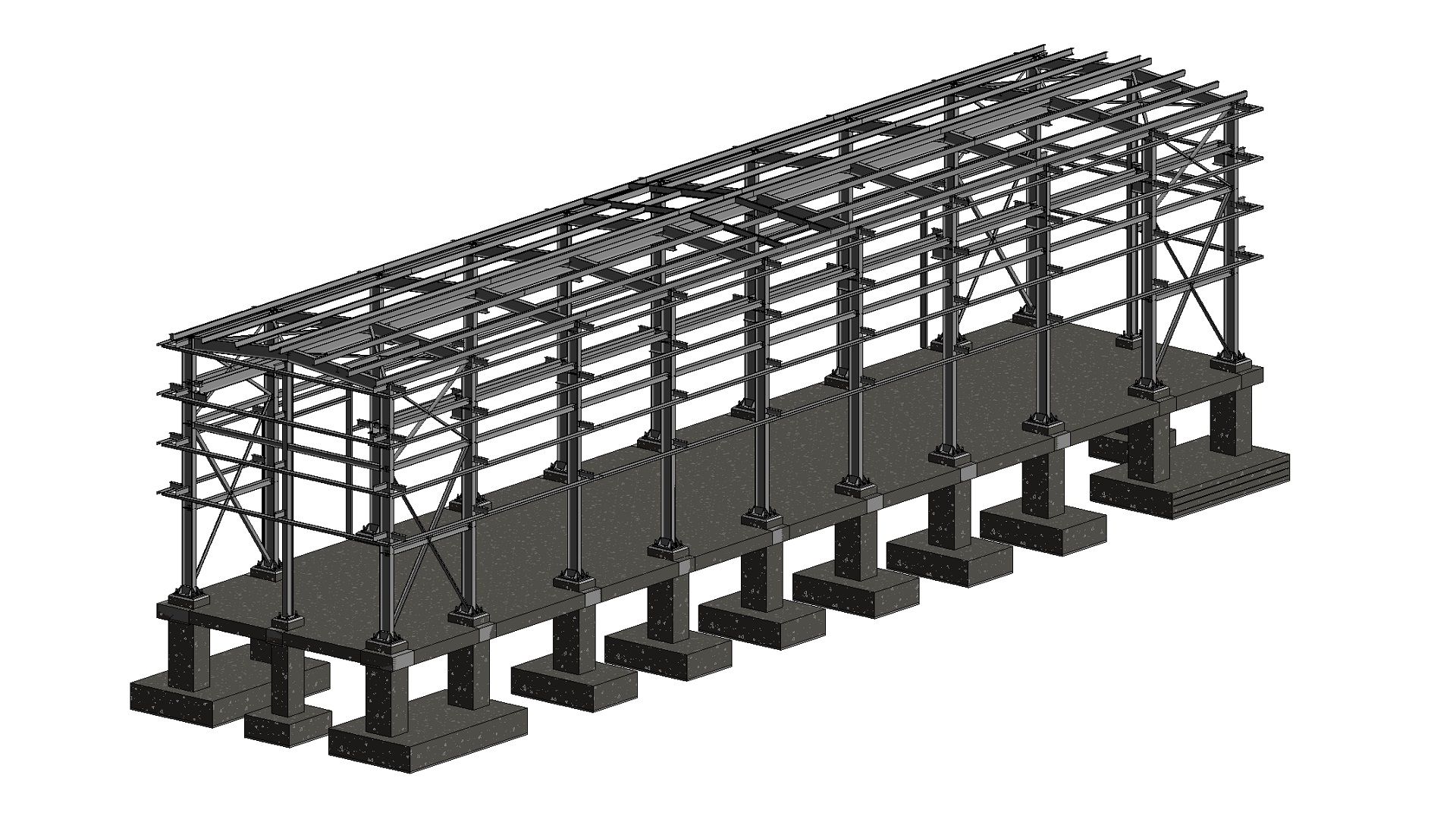

La estructura se proyecta mediante estructura metálica de perfiles americanos. Para su cálculo se tiene en cuenta la afección sísmica de la zona, así como las normas específicas de seguridad contra el sismo para su desarrollo. Los pilares metálicos se apoyan en plintos que proporcionan una cota superior a la de la solera de HA proyectada con el fin de elevarla, evitando la corrosión de las placas base y los pernos de anclaje por encharcamiento de agua y/o presencia de humedad. Además, se realiza el cálculo para la instalación de un puente grúa, teniendo presente la carga de esta sobre el resto de la estructura. La estructura se completa con las correas de cubierta para el apoyo del panel sándwich, así como las correas donde se anclará el panel sándwich de fachada.

El resto de acabados consisten en terminación en pintura blanca vinílica, pavimento y aplacado de gres cerámico en cuartos húmedos y acabado de solera de hormigón con endurecedor químico epóxico para la zona de taller y almacén. La carpintería se proyecta en aluminio anodizado natural, falso techo prefabricado resistente al fuego y acústico para los cuartos húmedos, y la terminación de fachada mediante mortero monocapa acabado en blanco en los primeros tres metros y el resto hasta cubierta (4,5 metros) se resuelve mediante panel sándwich.
