Proyecto Ejecución Cubierta de pista deportiva en C.E.I.P. Tierno Galván – Totana
DESCRIPCIÓN DE PROYECTO:
Redacción de Proyecto de Ejecución de Cubierta para la pista deportiva del C.E.I.P Tierno Galván en Totana (Murcia), además de trabajos complementarios de adecuación del entorno.
En primer lugar, se ejecutará la cimentación de la estructura de la cubierta, resuelta mediante 18 zapatas de 3,50x3,50x1,60 m. y 16 correas de 1,50x0,40x0,50 m. Posteriormente se ejecutará una rampa de acceso a la pista deportiva, quedando el espacio totalmente accesible para todas las personas.

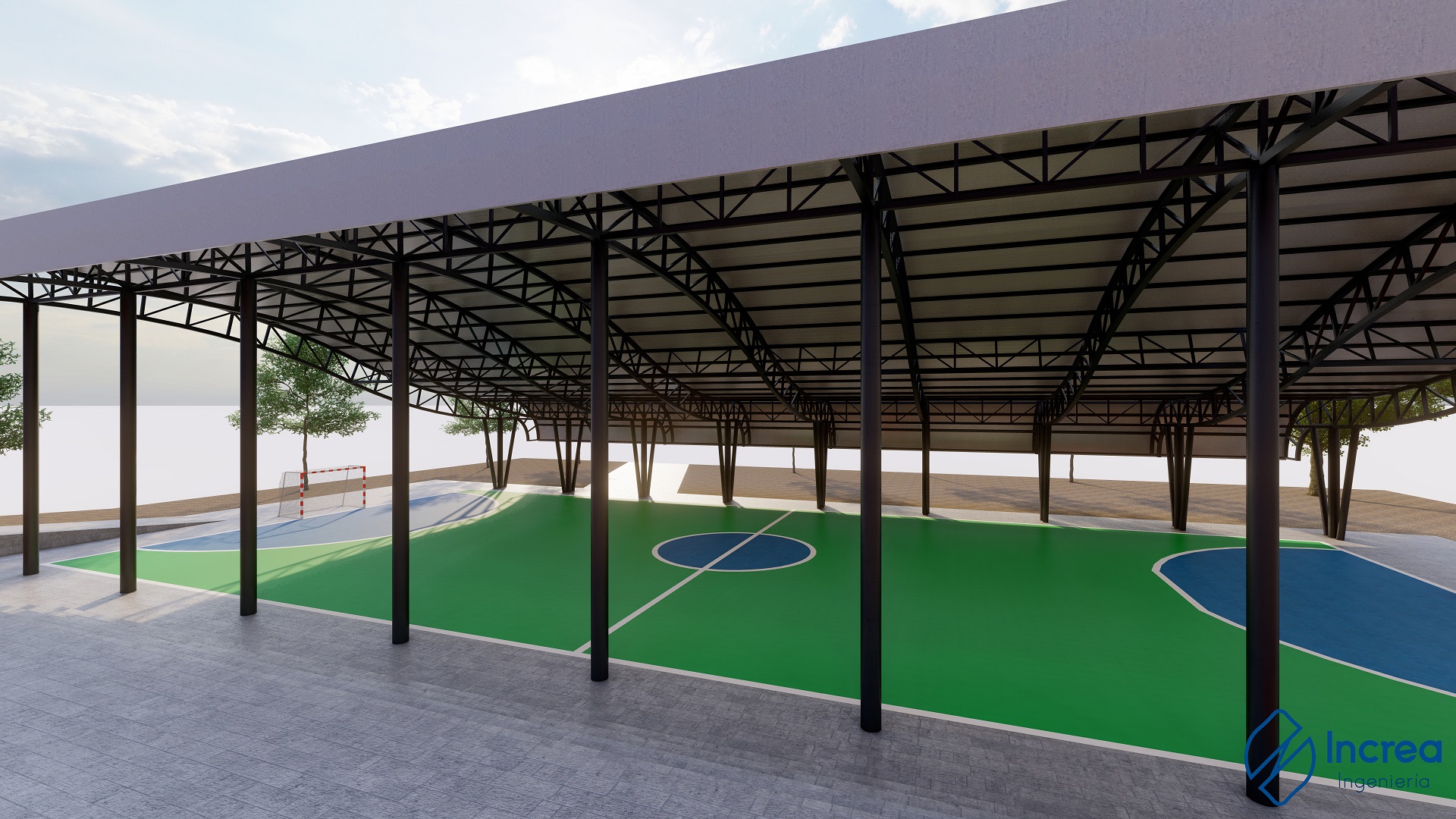

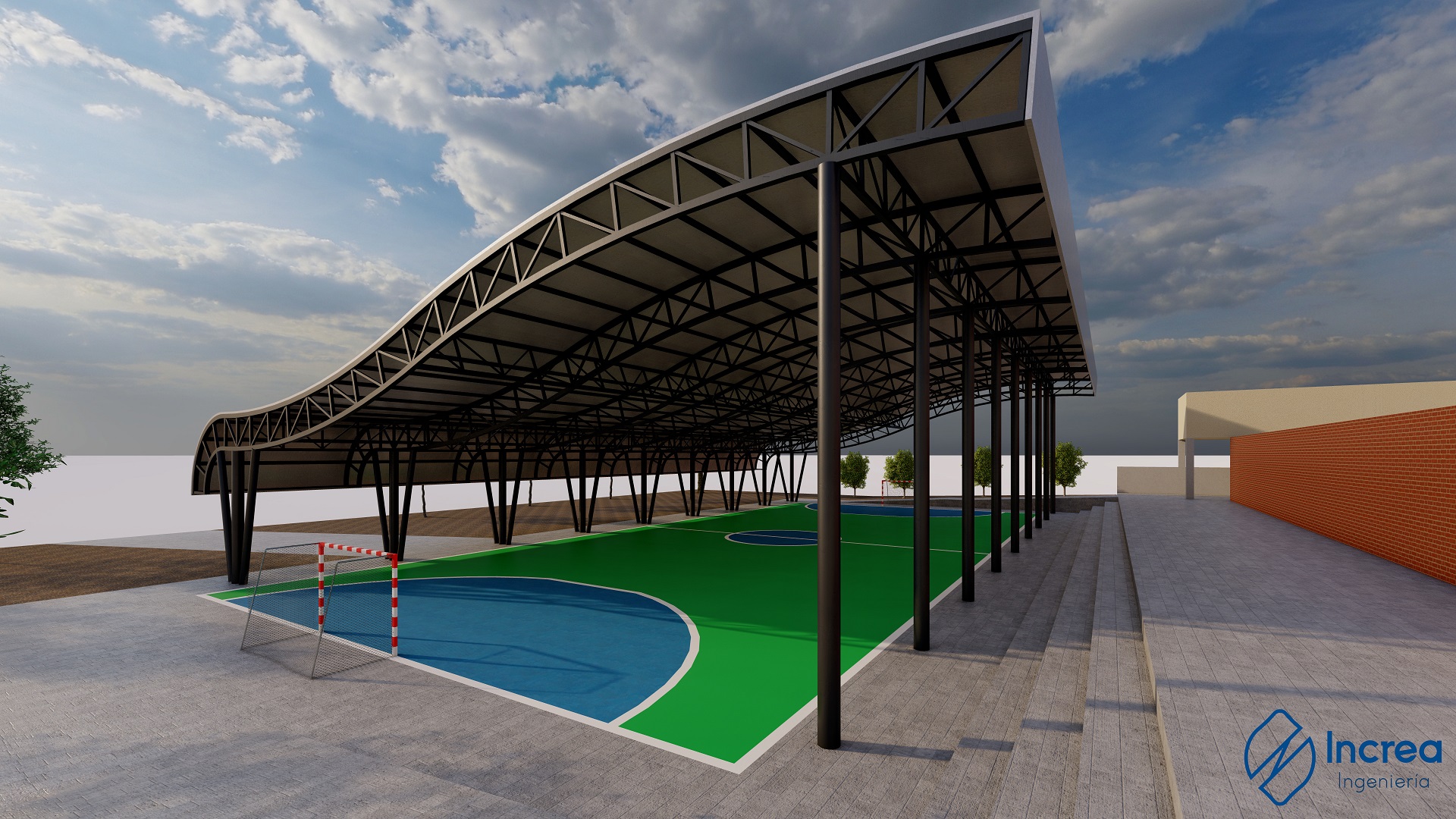

La estructura metálica se resuelve mediante distintos tipos de pilares y vigas. Los pilares del lado más alto serán perfiles tubulares CHS 323,9x12,5 mm, mientras que los pilares del lado más bajo (el lado de las gradas) se resuelve mediante 3 pilares por zapata. El pilar centrar será un perfil tubular CHS 323,9x10,0 mm, y los laterales, perfiles tubulares CHS 219,10x8,0 mm. Las vigas de cubierta serán perfiles RHS 120,0x80,0x3,0 mm, las cuales irán de cercha a cercha. Estas cerchas se resuelven mediante perfilería SHS 60,0x6,0 mm.En los extremos de la cubierta se ejecutarán cruces de San Andrés R16 para soportar los esfuerzos de viento y sismo.

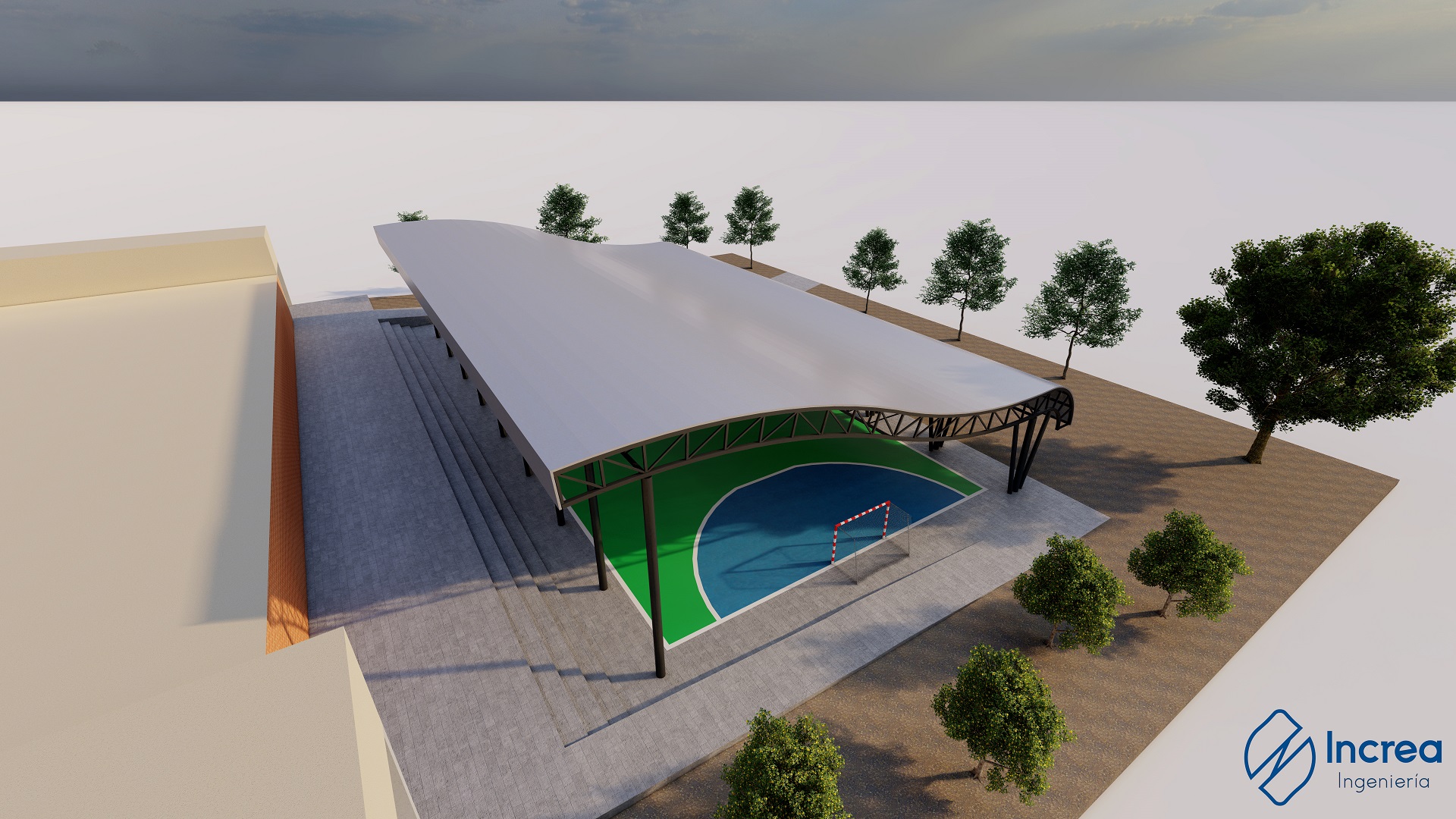

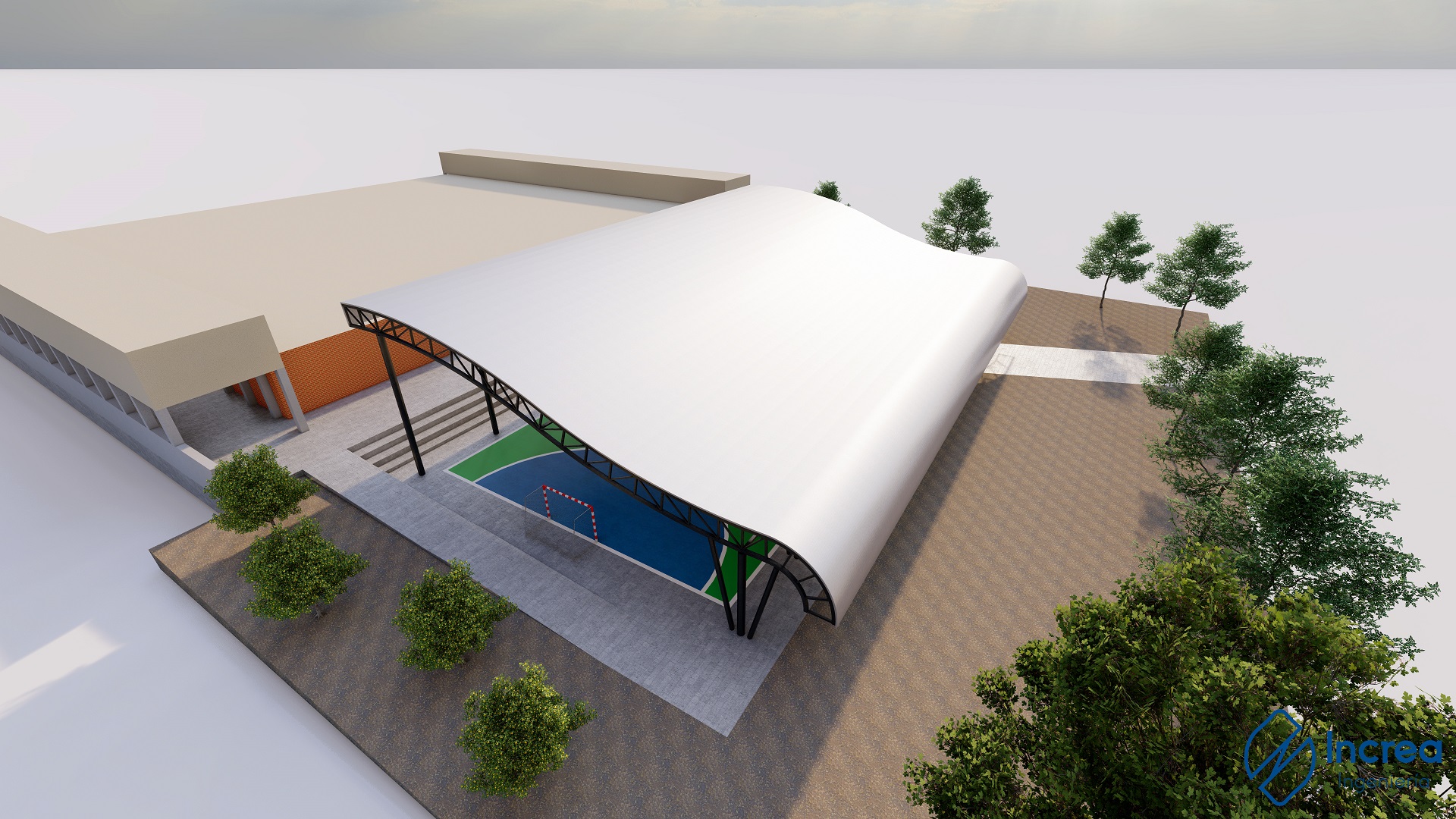

Toda la cubierta de la estructura será ejecutada con chapa minionda. Esto es debido a la curvatura que se le tiene que dar, pues es una chapa de 0,6 mm de espesor fácilmente moldeable. La forma de ejecutar esta chapa minionda será superponer el comienzo de una chapa con el final de la siguiente exteriormente, de manera que se pueda dirigir el agua pluvial al canalón y de este a la calle.
